РЛС обнаружения БПЛА и единый операторский контур

Состав системы

Не отдельный радар, а рабочий контур защиты

Архитектура объединяет обнаружение, подтверждение угрозы, принятие решения и применение выбранного средства противодействия. Каждая подсистема может работать автономно и одновременно передавать данные в общий пункт управления.

01 / ОБНАРУЖЕНИЕ

РЛС контроля воздушного пространства

Обнаруживает движущиеся объекты, формирует трассы и выдаёт координаты. Тип, обзор и количество позиций подбираются под рельеф, застройку и требуемые рубежи.

обзорнаясекторнаямобильная

02 / ПОДТВЕРЖДЕНИЕ

Пассивная детекция и оптика

«Защитник неба», видеоперехват, тепловизионные и оптические каналы дополняют радиолокационную картину и помогают классифицировать цель.

радиочастотный каналвидеотепловизор

03 / УПРАВЛЕНИЕ

Автоматизированное рабочее место

На единой карте оператор видит тревоги, трассы, зоны ответственности и состояние подключённых комплексов, подтверждает сценарий реагирования.

картажурнал событийроли доступа

04 / РЭБ

Комплексы РЭБ «ЗОНТ»

Автомобильные, стационарные, ранцевые и носимые исполнения включаются в проект как один из эшелонов защиты и настраиваются под согласованные диапазоны.

объектытранспортмобильные группы

05 / ПЕРЕХВАТ

Пусковые, дрон‑порты и перехватчики

При подтверждении цели оператор получает расчётный маршрут и может выдать команду на запуск перехватчика с пусковой установки или дрон‑порта.

ПУ 1–3 аппаратадрон‑портручной и автоматизированный режим

06 / СВЯЗЬ

Защищённая сеть и резервирование

Проводные и радиоканалы связи, серверная часть, архив событий и резервные маршруты проектируются с учётом существующей инфраструктуры объекта.

ЛВСсерверрезерв

Алгоритм работы

От первичной отметки до решения оператора

Логика реагирования заранее согласовывается с заказчиком. Автоматизация ускоряет обработку событий, но критические действия могут оставаться под подтверждением оператора.

01

Обнаружение

РЛС или пассивный детектор фиксирует цель и создаёт первичное событие.

02

Сопровождение

Система формирует трассу, направление движения и обновляет координаты.

03

Классификация

Оптика, тепловизор, видеоперехват и радиочастотные признаки уточняют тип цели.

04

Решение

Оператор выбирает разрешённый сценарием эшелон реагирования.

05

Противодействие

РЭБ, перехватчик или иной подключённый комплекс получает команду и целеуказание.

Интеграция

Единая картина для одного объекта или сети площадок

Операторский контур может объединять локальные посты, несколько корпусов, протяжённый периметр и удалённые позиции. Границы автоматизации, перечень интеграций и права пользователей фиксируются в техническом задании.

Обсудить объект

СЕНСОРНЫЙ УРОВЕНЬРЛС, пассивная радиочастотная детекция, оптические и тепловизионные средства.

УРОВЕНЬ ДАННЫХСведение отметок, формирование трасс, фильтрация повторов и журналирование событий.

КОМАНДНЫЙ УРОВЕНЬАвтоматизированное рабочее место, карта объекта, зоны ответственности и сценарии реагирования.

ИСПОЛНИТЕЛЬНЫЙ УРОВЕНЬРЭБ «ЗОНТ», пусковые установки, дрон‑порты, перехватчики и другие согласованные средства.

Варианты построения

Конфигурации под геометрию и угрозы объекта

Точные параметры нельзя корректно назначить по площади участка в отрыве от рельефа, высот, радиообстановки и сценариев угроз. Ниже — логика комплектования, а не фиксированные коммерческие наборы.

Контур	Задача	Обнаружение	Подтверждение	Средства реагирования
Локальный объект	Здание, склад, небольшая площадка	Одна или несколько РЛС‑позиций по расчёту	«Защитник неба», оптика или тепловизор	Стационарный РЭБ «ЗОНТ», мобильная группа
Распределённый периметр	Несколько корпусов или протяжённая территория	Сеть обзорных и секторных постов	Разнесённые посты детекции и видео	Несколько комплексов РЭБ, ПУ и дрон‑порты
Мобильная защита	Колонна, техника, временная позиция	Мобильная РЛС либо данные внешнего источника	Мобильные детекторы и видеоперехват	Автомобильный, ранцевый или носимый «ЗОНТ»
Критическая инфраструктура	Многоуровневая защита с резервированием	Перекрывающиеся рубежи и резервные посты	Несколько независимых каналов подтверждения	РЭБ, перехватчики и средства физической защиты

Сферы применения

Для объектов, где важны раннее предупреждение и управляемая реакция

Проект начинается с описания угроз, границ защищаемой зоны и существующей инфраструктуры. Это позволяет не перегружать систему лишними средствами и закрыть реальные направления риска.

01

Промышленные предприятия

Корпуса, открытые площадки, склады, технологические зоны и критические узлы.

02

ТЭК и энергетика

Подстанции, генерирующие объекты, нефтебазы, линейные и площадочные сооружения.

03

Логистические узлы

Терминалы, распределительные центры, транспортная инфраструктура и парковки техники.

04

Ведомственные объекты

Контролируемые территории с регламентами доступа, дежурными сменами и требованиями к журналированию.

FAQ

Что важно определить до проектирования

Какую дальность обнаружения обеспечивает РЛС?

Она зависит от типа радара, эффективной отражающей поверхности цели, высоты полёта, рельефа, застройки и помеховой обстановки. В проекте дальность подтверждается для конкретного сценария и выбранной конфигурации.

Можно ли связать РЛС с действующими системами объекта?

Да, при наличии согласованных интерфейсов. До проектирования проверяются протоколы обмена, требования информационной безопасности и доступность данных внешних систем.

Решение работает без оператора?

Сбор данных и часть обработки могут быть автоматизированы. Порядок подтверждения угрозы и применения средств противодействия задаётся регламентом заказчика и требованиями безопасности.

Нужна ли предпроектная работа?

Для корректного размещения РЛС и сенсоров нужны планы, высотные отметки, описание инфраструктуры, рубежей защиты и сценариев угроз. При необходимости проводится предпроектное обследование.

Можно ли добавить новые посты позже?

Да. Архитектуру можно заложить с резервом по каналам связи, вычислительным ресурсам и лицензиям, чтобы расширять периметр по мере необходимости.

Модель	Диапазон	Сектор	Основная задача	Интерфейс	Рабочая температура

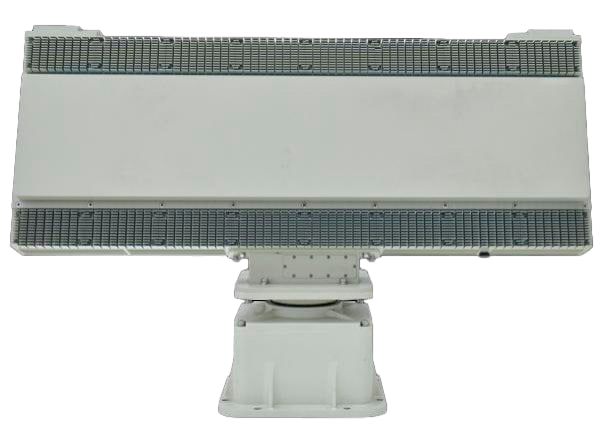

ОРИОН Т1	X Band	360° / ≥40°	Малые воздушные цели до 5 км	RJ45 Ethernet 10/100M	−40…+55 °C

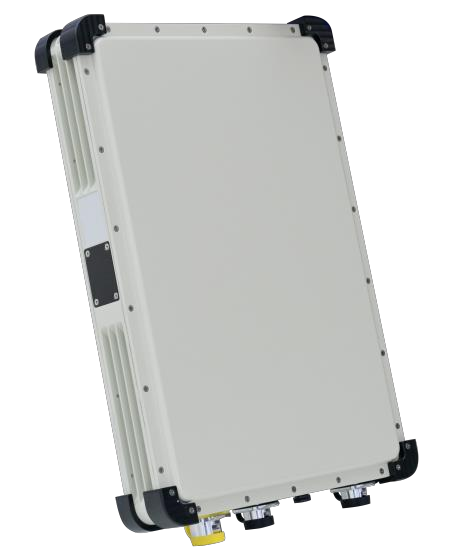

ОРИОН М1	C Band	≥90° / ≥9°	Секторный контроль акваторий	RJ45 Ethernet 10/100M	−40…+55 °C

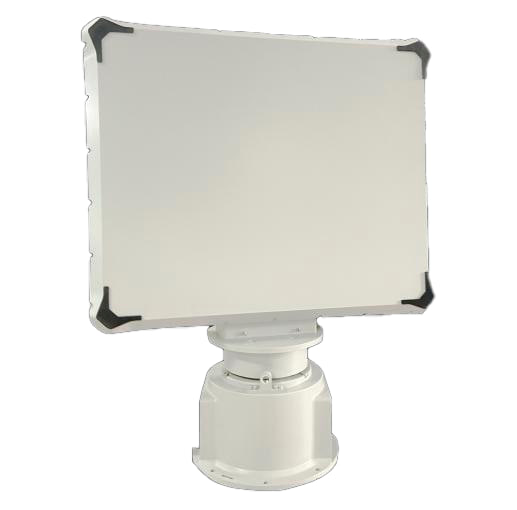

РЛС С2	S Band	360° / ≥40°	Дальний рубеж по крупным БПЛА	RJ45 Ethernet 10/100M	−40…+55 °C
