01
Обнаружение
Поисковая РЛС формирует первичную картину воздушной обстановки.
Высокоэнергетические C‑UAS комплексы
Лазерные системы противодействия БПЛА
Линейка решений для объектовой защиты — от переносного комплекса ближней зоны до стационарных систем дальнего рубежа. Конфигурация подбирается по модели угроз, инфраструктуре объекта и техническому заданию.
4 исполненияпортативное · мобильное · стационарное
2–20 кВтмощность лазера в линейке
2–20 кВтДиапазон мощности комплексов
до 3,5 км*Максимальная дальность по FPV в линейке
4 моделиОт STINGER S2 до T5‑20
Единый контурРЛС, электрооптика и управление

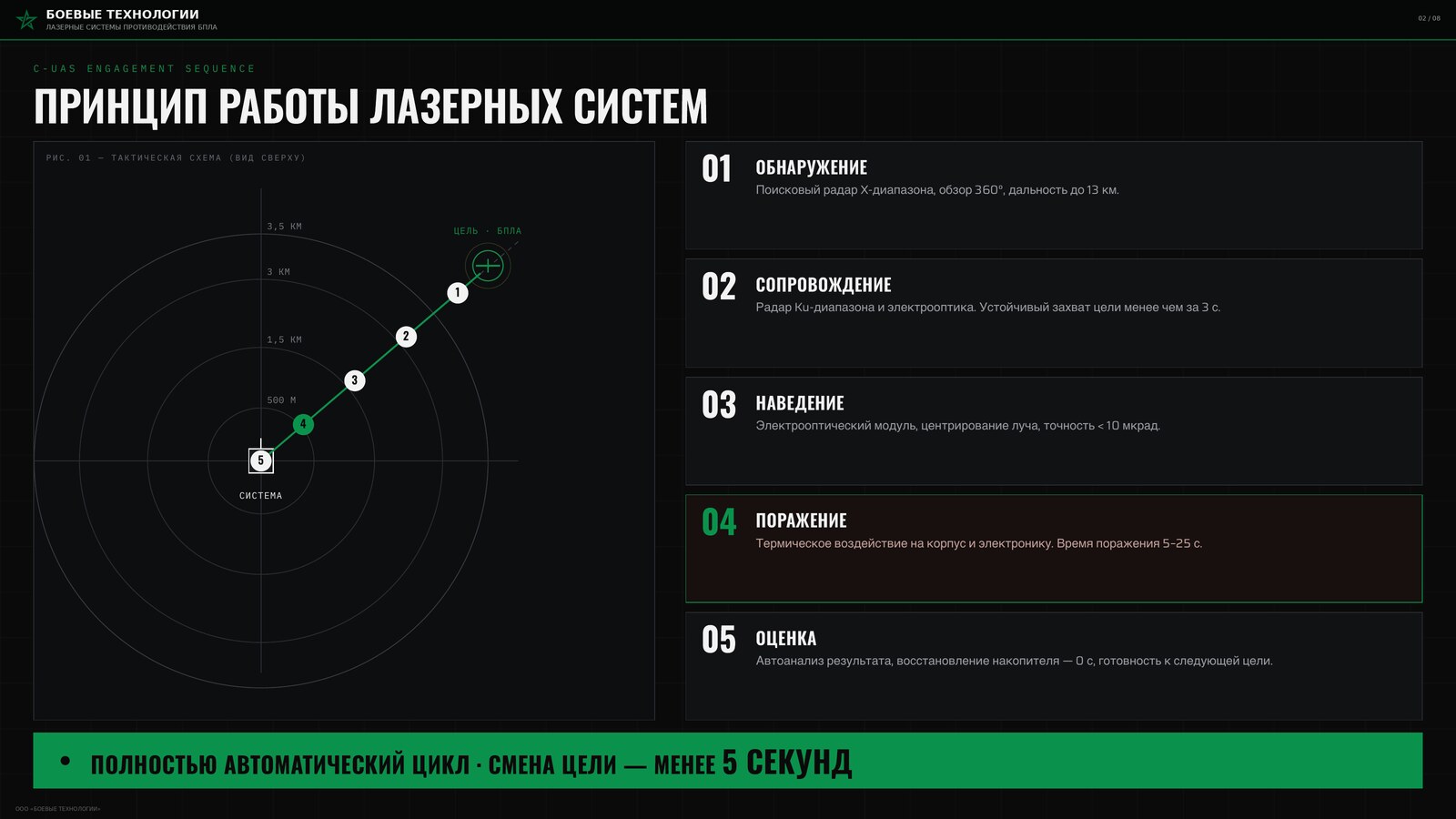

C‑UAS engagement sequence
Принцип работы
Комплекс работает как часть согласованной системы: обнаруживает воздушную цель, сопровождает её, формирует точное наведение, выполняет воздействие и фиксирует результат.
02
Сопровождение
Радар сопровождения и электрооптический модуль удерживают выбранную цель.
03
Наведение
Оптический канал обеспечивает центрирование луча по подтверждённой цели.
04
Воздействие
Лазерный модуль оказывает направленное термическое воздействие.
05
Оценка результата
Система анализирует событие и готовится к следующей подтверждённой цели.
Линейка комплексов
Четыре рубежа защиты
Модели различаются мощностью, дальностью, массой и способом размещения. Ниже приведены параметры из предоставленных технических материалов; финальное исполнение фиксируется документацией и ТЗ.

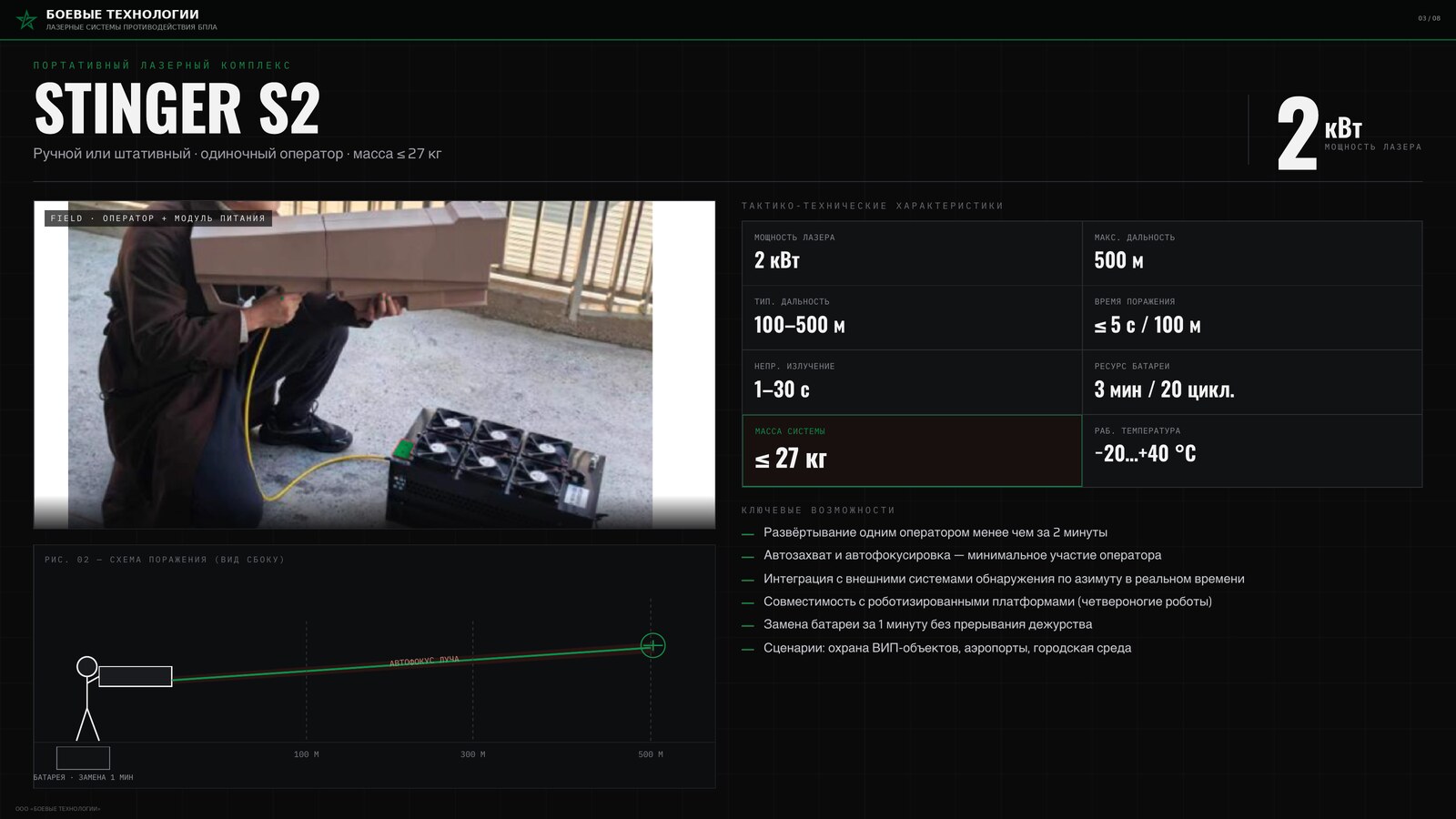

Портативный комплекс
STINGER S2
2 кВт
Ручное или штативное исполнение для ближней зоны. Развёртывание одним оператором менее чем за 2 минуты.
500 мМакс. дальность
100–500 мТип. дальность
≤ 5 с / 100 мВремя воздействия
1–30 сНепрерывное излучение
≤ 27 кгМасса системы
−20…+40 °CРабочая температура

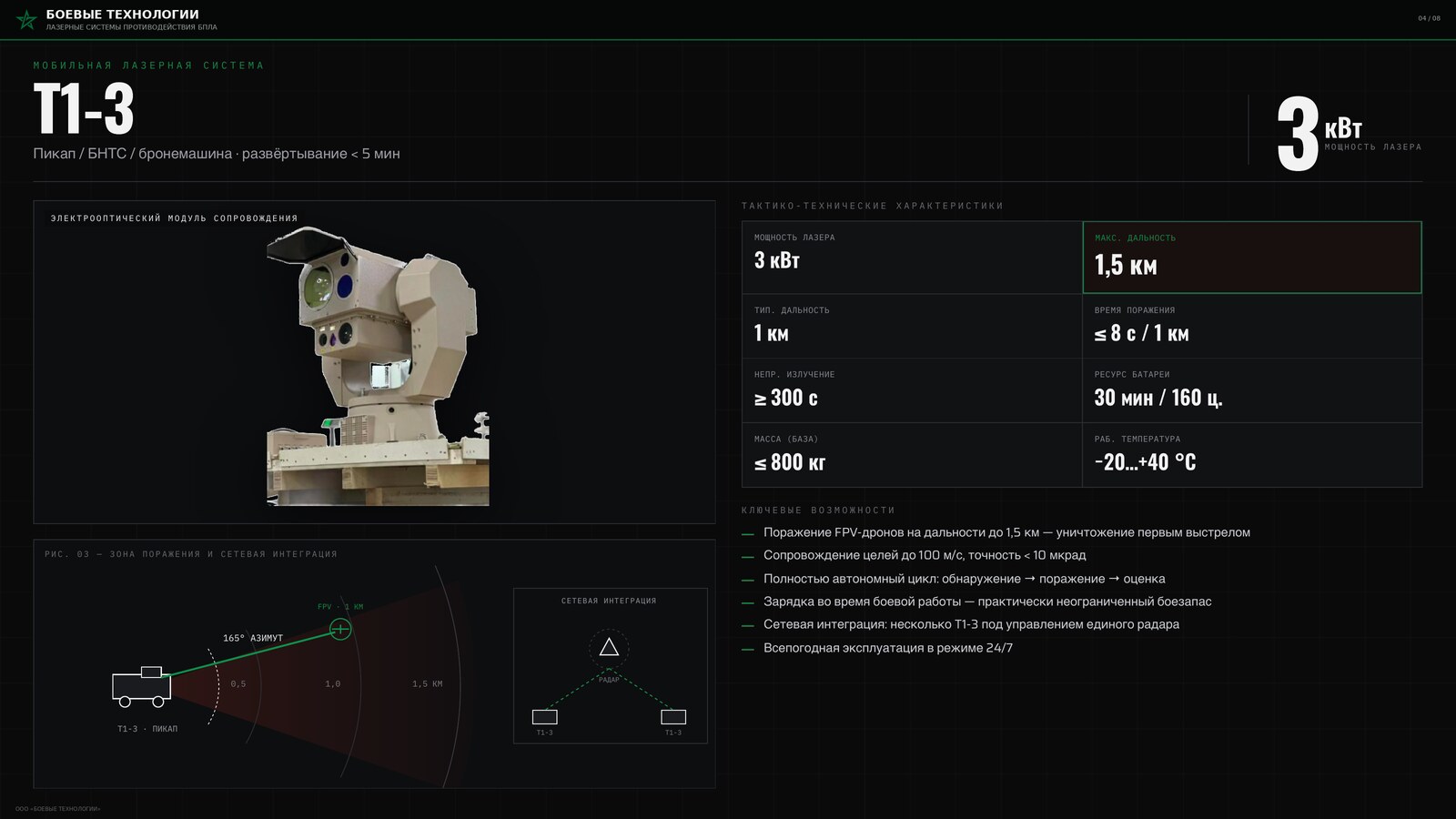

Мобильная система
T1‑3
3 кВт
Размещение на пикапе, беспилотном наземном транспортном средстве или бронемашине. Заявленное развёртывание — менее 5 минут.
1,5 кмМакс. дальность
1 кмТип. дальность
≤ 8 с / 1 кмВремя воздействия
≥ 300 сНепрерывное излучение
≤ 800 кгМасса базы
−20…+40 °CРабочая температура

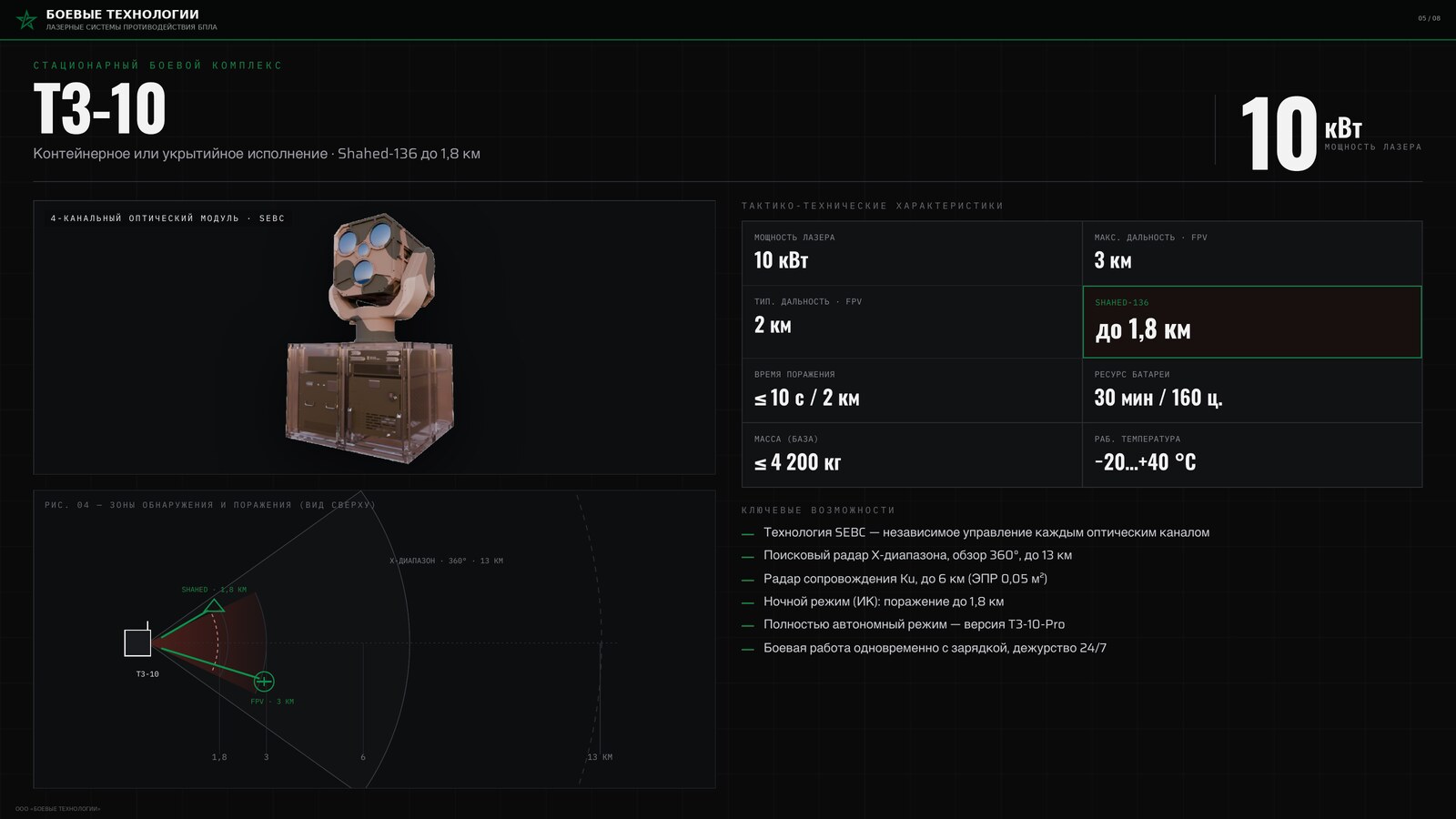

Стационарный комплекс
T3‑10
10 кВт
Контейнерное или укрытийное исполнение для постоянного рубежа объектовой защиты и интеграции с внешними средствами обнаружения.
3 кмМакс. дальность · FPV
2 кмТип. дальность · FPV
до 1,8 кмПо цели типа Shahed‑136
≤ 10 с / 2 кмВремя воздействия
≤ 4 200 кгМасса базы
−20…+40 °CРабочая температура

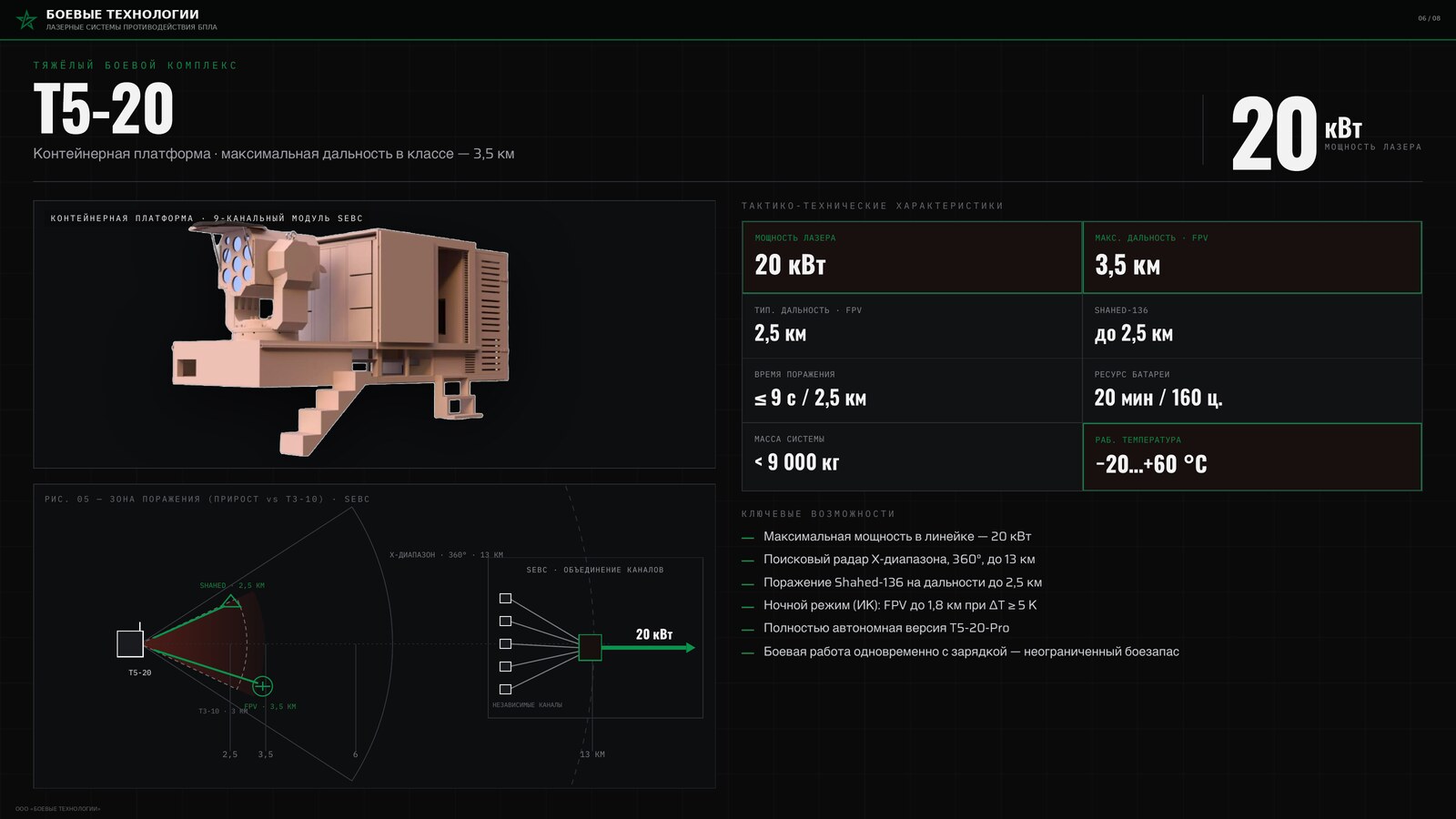

Тяжёлый комплекс
T5‑20
20 кВт
Контейнерная платформа максимальной мощности в линейке для дальнего рубежа эшелонированной защиты объекта.
3,5 кмМакс. дальность · FPV
2,5 кмТип. дальность · FPV
до 2,5 кмПо цели типа Shahed‑136
≤ 9 с / 2,5 кмВремя воздействия
< 9 000 кгМасса системы
−20…+60 °CРабочая температура
Сравнение
Характеристики систем
Таблица помогает сопоставить базовые параметры линейки. Дальность зависит от типа цели, условий видимости, атмосферы, геометрии объекта и согласованной конфигурации.
| Параметр | STINGER S2 | T1‑3 | T3‑10 | T5‑20 |
|---|---|---|---|---|
| Исполнение | Ручное / штатив | Мобильная платформа | Контейнер / укрытие | Контейнерная платформа |
| Мощность лазера | 2 кВт | 3 кВт | 10 кВт | 20 кВт |
| Макс. дальность | 500 м | 1,5 км | 3 км по FPV | 3,5 км по FPV |
| Типовая дальность | 100–500 м | 1 км | 2 км по FPV | 2,5 км по FPV |
| Цель типа Shahed‑136 | — | — | до 1,8 км | до 2,5 км |
| Время воздействия | ≤ 5 с / 100 м | ≤ 8 с / 1 км | ≤ 10 с / 2 км | ≤ 9 с / 2,5 км |
| Масса | ≤ 27 кг | ≤ 800 кг, база | ≤ 4 200 кг, база | < 9 000 кг |
| Рабочая температура | −20…+40 °C | −20…+40 °C | −20…+40 °C | −20…+60 °C |
*Параметры воспроизведены по предоставленной презентации. Конкретные характеристики, ограничения, состав поставки и порядок применения подтверждаются актуальной технической документацией и согласованным ТЗ.
Выбор под задачу
От ближней зоны до дальнего рубежа
Лазерный комплекс рассматривается как один из эшелонов защиты. Модель и количество позиций определяются после обследования и построения фактической модели угроз.
01 / STINGER S2
Портативная охрана
Ближняя зона, временные позиции и объекты, где важны малая масса и быстрое развёртывание.
02 / T1‑3
Мобильные операции
Размещение на транспортной или роботизированной платформе с возможностью сетевой интеграции.
03 / T3‑10
Стационарная защита
Постоянный рубеж защиты промышленного объекта с подключением РЛС и электрооптики.
04 / T5‑20
Максимальная мощность
Тяжёлая контейнерная конфигурация для дальнего рубежа и сложных сценариев объектовой защиты.
Интеграция
В едином контуре защиты
Лазерный модуль не заменяет обнаружение и идентификацию. Эффективная архитектура объединяет РЛС, радиочастотные датчики, электрооптику, операторский контур и разрешённые средства реагирования.
Единая картина обстановки
События от датчиков сводятся в операторский интерфейс. Сценарий реагирования определяется классом цели, регламентом объекта и действующими требованиями.
ОбнаружениеСопровождениеВерификацияВоздействиеКонтроль
Проектирование под объект
До подбора оборудования оцениваются периметр, рельеф, зоны обзора, возможные затенения, электропитание, связь, размещение операторов и сопряжение с существующей системой безопасности.
ВажноСостав системы и условия эксплуатации определяются обследованием, техническим заданием и применимыми нормативными требованиями.
Следующий шаг
Подобрать систему под ваш объект
Сообщите тип объекта, регион, примерную площадь и приоритетные сценарии угроз. Инженерная команда сформирует перечень исходных данных и предложит дальнейший порядок работы.
